MANET MEWLink 900
MANET을 지원하는 ISM Band(917 ~ 923.5MHz)용 RF 모듈 제품을 소개합니다.
MANET MEWLink 900은 MANET을 지원하는 ISM Band(917 ~ 923.5MHz)용 RF 모듈입니다. Multi-hop 기반의 네트워크 구성과 라우팅 안정성을 통해, 현장 환경에서 예측 가능한 통신 운용을 지원합니다.
MANET MEWLink는 경로를 탐색하고 설정하는 과정 및 설정된 경로를 이용한 통신 전 과정에서 신호의 송신, 수신 손실을 완벽히 방지하여, 경로 탐색을 반복적으로 진행한다. 따라서 MANET MEWLink는 전송 및 응답 시간 예측이 가능하며 간섭파 및 환경에 의한 물리적 손실을 제외하고 전송의 불확실성이 완전히 제거된 무선 망 구축이 가능하다.
MANET MEWLink는 전송이 필요한 시점에서 경로를 설정하는 “요구 기반(Reactive)” 방식을 적용하여 실제 통신과 관계 없는 트래픽 발생을 최대한 억제한다. 라우팅 설정 과정에서 추가 작업 없이 이중화 경로 설정이 가능하고, 통신 과정에서 실시간적으로 발생할 수 있는 신호 충돌을 근본적으로 회피하여 통신의 신뢰성을 향상시켜 주기 때문에 무선 망 내의 모든 node들이 상호 통신 가능한 이중화 경로를 가지는 완전한 Mesh Network 구성도 가능하게 해준다.
일반적인 MANET network는 통신과정에서 신호 충돌을 회피할 수 있는 능력이 경로 설정에 반영되어 있지 않아 일정한 전송 지연을 보장하는 최소한의 통신품질(QoS) 기능이 지원되지 않는다. 그러나 MANET MEWLink가 적용된 MANET network는 통신과정에서 전송 및 응답 시간 예측이 가능하고, 신호 충돌을 회피할 수 있기 때문에 1:1 통신에서 음성 등의 미디어 전송이 가능하다.
| FUNCTION ITEM | SPECIFICATION |
|---|---|
| Mobility | Yes |
| Ad-hoc | Yes |
| Multi-hop | Yes (Max. 7-hop) |
| Routing Method | On-Demand-Driven / Reactive |
| Topology | Cluster Tree / Mesh |
| Routing Time (unit : sec) (diversity, frame length=Typ. 5ms) | ≤ 93.0 (@240-node, 7-hop) |
| Routing Path 1:N broadcast / multi-cast | Yes |
| Routing Path 1:1 unicast | Yes |
| Multi-path & Diversity | 2 |
| QoS of Data Transmission 1:N broadcast / multi-cast | Yes |
| QoS of Data Transmission 1:1 unicast | Yes |
| QoS of Media Transmission 1:N broadcast / multi-cast | No |
| QoS of Media Transmission 1:1 unicast | Yes |
| Transmission Delay | 2 × (Frame Length) + { (Number of Nodes) × (Frame Length) × (Number of Hops-1) } / { (Number of Hops) × (Frame Length) × 2 } |
| Network Operation 1:N broadcast | Half-duplex |
| Network Operation 1:1 unicast | Half-duplex |
| Number of Nodes | ≤ 240EA |
| Simultaneous Operation Channels | 1 (w/ diversity) |
| Media Access Method | TDMA / SYNC. |
| Frequency Operation Method FF (Fixed Frequency) | Yes |
| Frequency Operation Method FH (Frequency Hopping) | Yes, but not implemented |
| FUNCTION ITEM | AEG09T3R10 | AEG09T3XX0 |
|---|---|---|
| Frame Length | 5msec | 5msec |
| Payload Size per Frame | 60-byte | 60-byte |
| Frequency(MHz) / Channels | 917 ~ 923.5 (ISM Band) | 917 ~ 923.5 (ISM Band) |
| Channel Spacing | 200KHz | 200KHz |
| PHY Level Data Rate | 200Kbps(@100Ksps) | 200Kbps(@100Ksps) |
| RF Output Power | < 200mW | < 25mW |
| RX Receiving Sensitivity | -108 dBm | -90 dBm |
| Modulation | 4GFSK | 4GFSK |
| Transmission Distance | ≤ 500m(@LOS) | ≤ 200m(@LOS) |
| Supply Voltage | 5.0V | 5.0V |
| Temperature | -40°C ~ 85°C | -40°C ~ 85°C |
| Power Consumption | 340mA(TX), 44mA(RX), 12mA(Idle) | 57mA(TX), 32mA(RX), 12mA(Idle) |

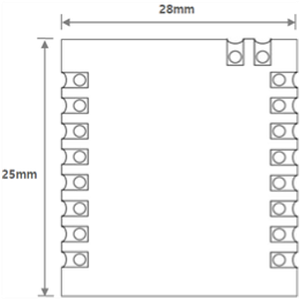

| Dimension | 25 x 28mm | 25 x 22mm |
| Model Number | Part Number | Description | Package |
|---|---|---|---|
RF MEWLink 900 |
AEG09T3R10 | RF Module, 917~923MHz, 200mW | SMT |
| AEG09T3XX0 | RF Module, 917~923MHz, 25mW | SMT |
